Сравнение систем передачи фотоэлектрического оборудования для формовки кронштейнов: редуктор + карданный шарнир VS металлическая цепная передача 20260928

В условиях быстрого расширения мировой фотоэлектрической промышленности фотоэлектрические кронштейны являются основными поддерживающими компонентами фотоэлектрических электростанций. Точность их изготовления, стабильность формования и долговечность оборудования напрямую определяют качество строительства и срок службы фотоэлектрических электростанций. Система передачи оборудования для производства фотоэлектрических кронштейнов является основным компонентом, который обеспечивает непрерывную работу оборудования, точные размеры профиля и стабильную эффективность производства. В настоящее время основные трансмиссионные решения в отрасли делятся на два типа: коробка передач в сочетании с карданной передачей и традиционная металлическая цепная передача.

Между двумя структурами передачи существуют существенные различия с точки зрения принципов, эксплуатационных характеристик, адаптируемых условий труда, затрат на эксплуатацию и техническое обслуживание, а также срока службы, которые напрямую влияют на общую производственную мощность оборудования, выход продукции и долгосрочный производственный доход компании. В ответ на потребности зарубежных покупателей фотоэлектрического оборудования, компаний по обновлению производственных линий и производителей фотоэлектрических кронштейнов, в этой статье будут всесторонне и углубленно рассмотрены преимущества и недостатки, применимые сценарии и экономическая эффективность двух решений передачи, предоставлены профессиональные рекомендации по промышленным закупкам и модернизации оборудования, а также поможет предприятиям адаптироваться к производственным потребностям крупномасштабных, высокоточных фотоэлектрических кронштейнов с низкими потерями.

1. Анализ различий между основной структурой и принципом передачи

Структурная конструкция системы передачи напрямую определяет логику передачи энергии и верхний предел работы оборудования. Базовая архитектура и принципы работы двух основных решений существенно различаются.

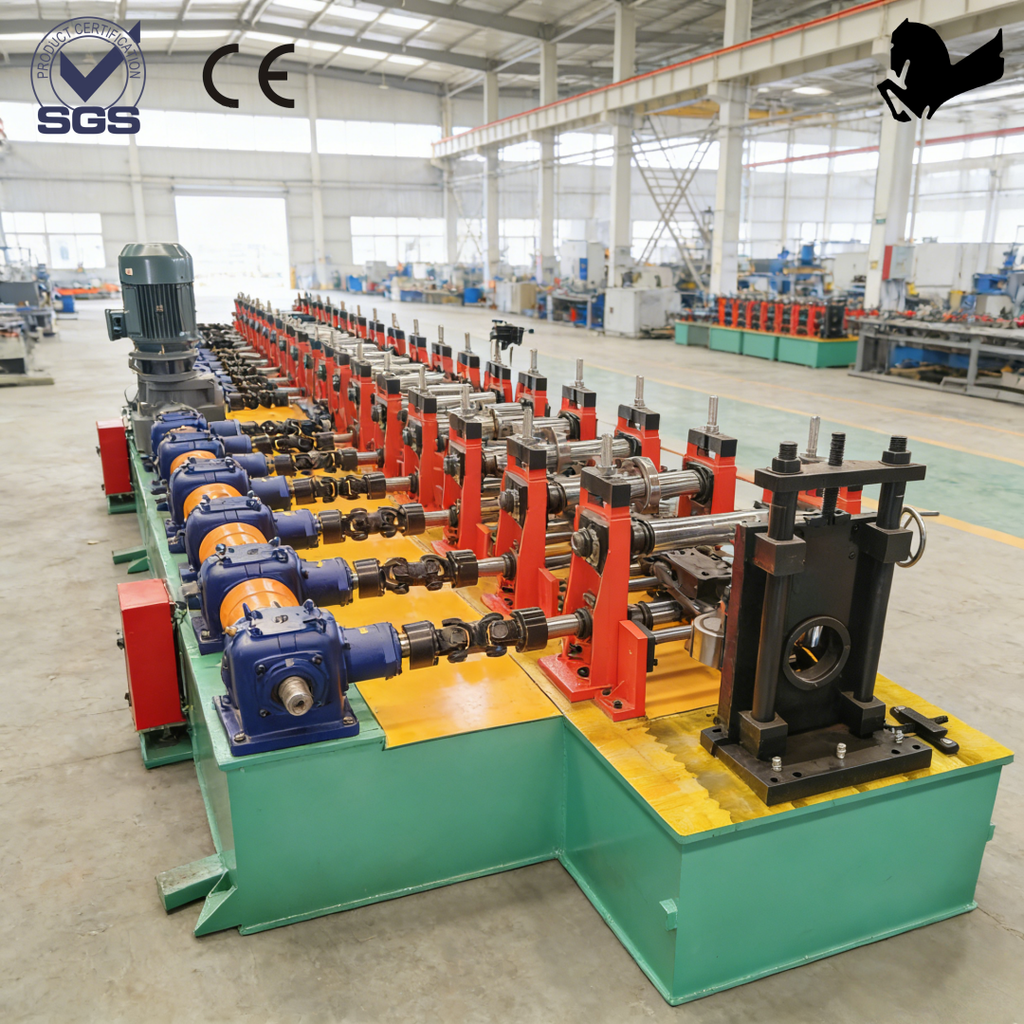

Система коробки передач + карданная передача представляет собой закрытую прецизионную жесткую конструкцию передачи. Все оборудование состоит из прецизионного редуктора, высокопрочной карданной муфты и фиксированного трансмиссионного шпинделя, образующих интегрированный трансмиссионный модуль. Когда оборудование работает, выходная мощность двигателя точно замедляется и крутящий момент усиливается через коробку передач, а затем завершается многоугольная и коаксиальная адаптивная передача мощности через универсальный шарнир, который может идеально адаптироваться к потребностям синхронной работы нескольких наборов роликов в оборудовании. Гибкие адаптационные характеристики универсального шарнира могут компенсировать небольшое соосное отклонение и механическую вибрацию, возникающую во время работы оборудования. В сочетании с закрытой конструкцией коробки передач она обеспечивает отсутствие потерь мощности, отсутствие отклонений, равномерную скорость и стабильную передачу, а весь процесс является закрытым, без вмешательства внешней пыли и примесей.

Металлическая цепная передача представляет собой конструкцию передачи с открытым зацеплением. Основными компонентами являются металлическая цепь, ведущая звездочка и ведомая звездочка. Передача мощности осуществляется за счет зацепления звеньев цепи и канавок зубьев звездочки. В основе этой конструкции лежит механическая блокировка, обеспечивающая передачу мощности без закрытой защитной конструкции. Общая конструкция проста, легко разбирается и собирается, имеет низкие требования к точности установки оборудования и может быть адаптирована к сценариям передачи мощности на валах с большим расстоянием между ними. Однако из-за ограничений открытой конструкции ее передача основана на механическом контакте и зацеплении звеньев цепи, что может привести к изменению зазора во время работы. На общую стабильность трансмиссии большое влияние оказывают механический износ и загрязнения окружающей среды.

2. Сравнение точности передачи и качества формования изделия.

К фотоэлектрическим кронштейнам предъявляются чрезвычайно высокие требования к прямолинейности профиля, точности апертуры, размеру изгиба и однородности поперечного сечения. Небольшие отклонения в размерах приведут к несоосности установки кронштейна на месте и неравномерной нагрузке, что повлияет на общую безопасность фотоэлектрической электростанции. Точность передачи является ключом к определению качества формовки профиля.

Решение «Коробка передач + универсальный шарнир» имеетПостоянное передаточное число, нулевое скольжение, нулевое отклонениеосновные преимущества. Прецизионный редуктор тщательно обработан и отполирован, с ровными и фиксированными зазорами между зубьями. При передаче мощности не происходит потери скорости или колебаний передаточного числа. Универсальный шарнир может адаптивно компенсировать механическую деформацию и соосные ошибки, вызванные длительной эксплуатацией оборудования, обеспечивая полную синхронизацию скорости каждой группы формовочных роликов, а выходную мощность – равномерную и стабильную. При длительной непрерывной эксплуатации оборудования не возникнет проблем с высокой или низкой скоростью оборудования или отклонением профиля транспортировки. Он может точно контролировать толщину, ширину и угол изгиба фотоэлектрического кронштейна. Выход продукта может стабильно поддерживаться на уровне более 99%, что полностью соответствует требованиям точности профиля крупных фотоэлектрических электростанций и зарубежных фотоэлектрических проектов высокого стандарта.

Недостатки точности металлической цепной передачи относительно заметны, что является основным фактором, ограничивающим производство высококачественных профилей. Цепь опирается на зацепление звеньев цепи. После длительной эксплуатации звенья цепи слегка растягиваются и изнашиваются, в результате чего зазор между звеньями цепи и звездочкой становится больше, что напрямую вызывает колебания передаточного отношения и десинхронизацию скорости роликов. В процессе эксплуатации оборудования могут возникать дрожания при транспортировке профилей и отклонения положения, что приводит к таким проблемам, как неравномерность длин профилей кронштейнов, отклонения размеров поперечного сечения и чрезмерные погрешности угла изгиба. В то же время открытая цепь легко загрязняется пылью и железными опилками, что усугубляет явление застревания сетки и пропуска цепи, что еще больше снижает точность формования. Он может удовлетворить только массовое производство обычных кронштейнов низкого стандарта и не может удовлетворить производственные потребности высококачественных фотоэлектрических кронштейнов с высокой точностью и стабильностью.

3. Сравнение эксплуатационной стабильности и адаптируемости условий труда.

Большинство линий по производству фотоэлектрических кронштейнов работают непрерывно 24 часа в сутки. Производственная среда характеризуется пылью, высокими температурами и большими механическими нагрузками. Эксплуатационная стабильность, устойчивость к нагрузкам и адаптируемость системы передачи к окружающей среде имеют решающее значение.

Система коробки передач + универсальный шарнир имеет полностью закрытую защитную конструкцию. Внутренняя часть редуктора заполнена специальной смазкой, которая полностью изолирует внешнюю пыль, железные опилки и пары воды от коррозии. Основные компоненты трансмиссии не страдают от накопления пыли, ржавчины или проблем с заклиниванием и подходят для суровых условий промышленного производства. Конструкция чрезвычайно жесткая и может выдерживать непрерывные операции с высоким крутящим моментом и высокими нагрузками. При работе с большой нагрузкой нет вибрации или смещения, а выходная мощность плавная и равномерная. В то же время универсальный шарнир обладает превосходными буферными и амортизирующими свойствами, которые могут эффективно компенсировать механическое воздействие, вызванное высокоскоростной работой оборудования, а также запуском и остановкой при больших нагрузках, избегать резонанса оборудования и незакрепленных компонентов, значительно улучшать эксплуатационную стабильность всей машины и поддерживать долгосрочное бесперебойное производство оборудования в круглосуточном режиме без частых сбоев в работе.

Существуют очевидные недостатки в адаптации к окружающей среде и стабильности металлической цепной передачи. Открытая конструкция не может предотвратить попадание пыли и железных опилок в сцепляющиеся части. Накопление загрязнений усугубит износ и заклинивание цепи и звездочки. Длительная эксплуатация чревата пропусками, отслоениями и заклиниваниями цепей, что приводит к аварийному останову оборудования и прерыванию производственного процесса. В условиях высокой скорости и больших нагрузок звенья цепи неоднократно перекусывают и разъединяются, что приводит к сильной вибрации и шуму, что не только влияет на плавность работы оборудования, но и вызывает дефекты поверхности формованного профиля. Кроме того, цепь легко деформируется из-за изменений температуры и нагрузки и быстрее изнашивается в чередующихся горячих и холодных условиях, что делает ее неспособной адаптироваться к высокоинтенсивным и непрерывным условиям крупномасштабного производства.

4. Сравнение срока службы и затрат на долгосрочную эксплуатацию и техническое обслуживание.

Затраты на закупку оборудования, эксплуатацию и техническое обслуживание являются основными факторами при выборе производственной линии предприятия. Между двумя решениями трансмиссии существуют значительные различия в долговечности, сложности обслуживания и стоимости замены, а долгосрочные показатели затрат сильно различаются.

Система передачи + карданный шарнир представляет собой долговечную, не требующую технического обслуживания прецизионную трансмиссионную конструкцию, срок службы основных компонентов которой намного превышает срок службы цепной передачи. Внутренние шестерни коробки передач закалены и закалены, что делает их износостойкими, устойчивыми к сжатию и трудно деформируемыми. Закрытая система смазки обеспечивает долговременное самосмазывание, устраняя необходимость часто добавлять смазочное масло и очищать от загрязнений. Универсальный шарнир изготовлен из высокопрочного легированного материала, устойчивого к растяжению, ударам и износу. Его можно использовать непрерывно в течение 8-10 лет при нормальных условиях эксплуатации без замены основных компонентов. Для этого требуются лишь простые регулярные проверки, не требуется сложных процессов технического обслуживания и практически не требуется затрат на замену расходных материалов. Это значительно сокращает время простоя производственной линии, время обслуживания и затраты на рабочую силу, а также адаптируется к долгосрочным крупномасштабным производственным потребностям предприятий.

Металлическая цепная передача представляет собой трансмиссионное решение с высокими потерями и высокими эксплуатационными расходами, а общие затраты на эксплуатацию и техническое обслуживание остаются высокими. Цепь является расходным материалом. После длительной эксплуатации, износа и растяжения могут возникнуть такие проблемы, как расшатывание и плохое зацепление. Он требует регулярного натяжения каждую неделю, частой заливки смазочного масла, очистки поверхностей от загрязнений и большого объема работ по ручному обслуживанию. При нормальных условиях работы металлическую цепь необходимо заменять каждые 3-6 месяцев, одновременно изнашиваются и звездочки. Ежегодная стоимость замены расходных материалов и стоимость технического обслуживания высоки. В то же время частые поломки и замены комплектующих серьезно повлияют на непрерывность производства и снизят общую производственную мощность производственной линии. Общая стоимость долгосрочного использования намного превышает решение «коробка передач + карданная трансмиссия».

5. Сравнение эффективности передачи и производительности производственной мощности.

Эффективность передачи напрямую определяет производственную мощность и энергопотребление производственной линии и является ключевым показателем, влияющим на эффективность производства предприятия. Жесткая конструкция коробки передач + карданного шарнира имеет чрезвычайно низкие потери мощности при передаче, а эффективность трансмиссии может достигать более 98%. Во всем процессе передачи мощности от двигателя к формовочному ролику отсутствуют избыточные потери при достаточном крутящем моменте и высокой скорости реакции. Оборудование запускается и останавливается плавно и работает с одинаковой скоростью, что обеспечивает высокоскоростное непрерывное производство, более высокую производительность в единицу времени и отсутствие потерь из-за простоев на протяжении всего процесса, что эффективно улучшает общее использование производственной линии.

Металлическая цепная передача имеет очевидные проблемы с потерей мощности. Зазор в зацеплении звеньев цепи, механическое трение и деформация цепи приводят к потере мощности. КПД традиционной передачи составляет всего 85–90%. При той же мощности двигателя выходной крутящий момент оборудования с цепным приводом ниже, а рабочая скорость ограничена, что делает невозможным достижение высокоскоростного массового производства. В то же время частые зависания, пропуски цепей и сбои в работе остановок еще больше снизят общую производственную мощность и повысят энергопотребление оборудования. Затраты на электроэнергию и потеря производственных мощностей при долгосрочном крупномасштабном производстве очень значительны.

6. Применимые сценарии и предложения по выбору.

Сочетая различия в производительности двух решений по передаче данных, наиболее оптимальное решение можно точно подобрать в соответствии с различными производственными потребностями и масштабами предприятия:

Коробка передач + универсальное трансмиссионное решение, адаптируемоеСценарии высокопроизводительного крупномасштабного, высокоточного и бесперебойного производства, подходит для предприятий, специализирующихся на крупномасштабных фотоэлектрических электростанциях и производителях высококачественных фотоэлектрических кронштейнов для экспорта за границу. Благодаря таким преимуществам, как высокая точность, высокая стабильность, низкие затраты на эксплуатацию и техническое обслуживание, а также длительный срок службы, это решение в настоящее время является основной конфигурацией высококачественного оборудования для формования фотоэлектрических кронштейнов. Он может идеально адаптироваться к потребностям высокоточных профилей, массового производства и круглосуточной непрерывной работы, а также имеет лучшие долгосрочные показатели затрат и стабильность производства.

Решение с металлической цепной передачей подходит только дляНизкопроизводительные сценарии мелкосерийного производства, низкой точности и низкой частоты производства, подходит для небольших перерабатывающих предприятий, временных производственных линий и производства недорогих гражданских фотоэлектрических кронштейнов. Единственное его преимущество заключается в том, что первоначальная стоимость оборудования невелика, конструкция проста и обслуживание удобно. Однако из-за таких недостатков, как низкая точность, высокая частота отказов, высокие затраты на эксплуатацию и техническое обслуживание, а также низкая производственная мощность, он не может удовлетворить производственные потребности крупномасштабной, стандартизированной и высококачественной фотоэлектрической промышленности и постепенно вытесняется высокопроизводительными производственными линиями отрасли.

7. Резюме

В условиях стандартизации, высоких технологий и масштабного развития мировой фотоэлектрической промышленности требования к точности, стабильности, устойчивости и экономической эффективности оборудования при производстве фотоэлектрических кронштейнов продолжают расти. Для сравнения, система коробки передач + карданного шарнира опирается наВысокоточная трансмиссия, высокая эксплуатационная стабильность, сверхдлительный срок службы, низкие затраты на эксплуатацию и техническое обслуживание, а также высокая эффективность трансмиссии.Всесторонние преимущества полностью компенсируют недостатки металлической цепной передачи, такие как недостаточная точность, высокая частота отказов, большие потери и низкая производственная мощность, и стали основным направлением модернизации современного оборудования для формования фотоэлектрических кронштейнов.

Металлическая цепная передача имеет лишь слабое преимущество, заключающееся в низкой первоначальной стоимости покупки, но ее долгосрочные комплексные производственные затраты, стоимость дефектной продукции и стоимость потерь из-за простоя остаются высокими, что делает ее неспособной адаптироваться к производственным стандартам современной фотоэлектрической промышленности. Для компаний, производящих фотоэлектрическое оборудование, которые глубоко осваивают зарубежные рынки и стремятся к качеству продукции и долгосрочной эффективности производства, модернизация прецизионной системы коробки передач + универсального шарнира является основным выбором для повышения конкурентоспособности продукции, снижения эксплуатационных расходов и адаптации к высоким требованиям заказов. В будущем прецизионная закрытая трансмиссионная конструкция полностью заменит традиционную цепную передачу и станет стандартизированной конфигурацией производственной линии для изготовления фотоэлектрических кронштейнов.
